Принимая во внимание, что заделка дроби способом звездочка находит широкое применение, необходимо сказать несколько слов об устройстве двух важных деталей прибора для снаряжения патронов: втулки с проволочками для первого обжима и матрицы для осадки дульца гильзы, которые несколько отличаются от выпускаемых промышленностью.
Втулка прибора для снаряжения патронов состоит из трубки длиной 30 мм, проволоки и винта. Матрица прибора для снаряжения патронов делается из пластмассы или из дюраля, но в этом случае составная, то есть из двух деталей - стаканчика и сердечника, по чертежу. Сердечник вставляют в стаканчик, диаметром по гильзе (для 12 кал. D=20,3 мм) делается из дюраля или другого алюминиевого сплава с выточкой снаружи. С одной стороны торца трубки делают равнорасположенные по окружности прорези глубиной 12 мм.

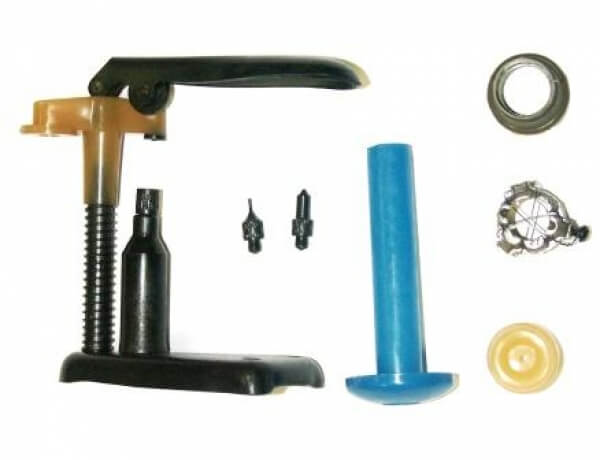

Прибор для снаряжения патронов УПС-5
Винт прибора для снаряжения патронов служит для закрепления двух концов проволки, укладываемой в торцевые прорези. Проволока (струна) должна быть чистой (блестящей), толщиной 0,45 - 0,5 мм и заделывается так, чтобы на ней не было резких изгибов.
Вместо струны можно поставить пластинки, но это очень усложняет производство и не оправдывает себя в работе. Слегка развальцовывают, чтобы он не выпадал из стаканчика. Обжатие гильзы нужно производить так, чтобы гильзы не сминались.
Правильно выполненная обжимка придает патрону такой вид, какой получается из-под обычной закрутки с буртиком. Если буртика не получилось, то это значит, что пыжи в патроне чрезмерно высоки.
Опорный конус, крепящийся в основании простым ввинчиванием или при помощи гайки, устанавливается в основании на расстоянии 21 мм от стойки ручного пресса. В опорный конус ввинчивается чашечка в том случае, когда вставляются капсюли любых типов, когда извлекается капсюль или игла, когда извлекается простой капсюль (центробой).
Универсальный прибор для снаряжения охотничьих патронов. Сконструирован универсальный прибор для снаряжения охотничьих патронов. Прибор настольного типа крепить к столу его не надо. Все операции выполняются бесшумно.
Прибор для снаряжения патронов позволяет производить следующие операции:
- вставлять (запрессовывать) капсюли любого типа как в бумажные, так и в металлические гильз, извлекать капсюли всех видов из стреляных гильз, в том числе и капсюли жевело (боевые) в случае их замены;
- расправлять концы гильз для подготовки их к вставке пыжей, что делается одновременно с вставкой или извлечением капсюлей;
- вставлять пыжи при помощи навойника или извлекать их при помощи шила в случае излишка пыжей или при переснаряжении;
- для удержания дроби без картонной прокладки обжимать края гильз способом звездочка.
Все эти операции при небольшом навыке выполняются быстро и хорошо.
Таким образом, настольный, небольшого веса прибор заменяет собой все необходимые для снаряжения патронов приспособления.
Для всех калибров основа (ручной пресс) остается одна и та же.Если к прибору добавить только одну деталь - опорный конус для самого малого 32 калибра, то все необходимые операции, за исключением обжима дульца гильзы, можно успешно выполнять для всех без исключения калибров, тем более, что в ружьях 24, 28, 32 калибров используются металлические гильзы, и операция по обжиму отпадает сама собой.
